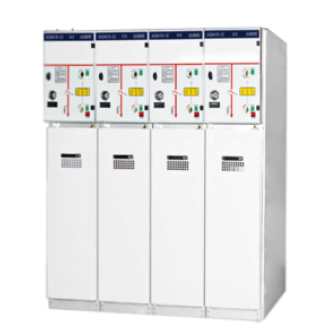

XGN66-12(Z) 固定式封闭开关设备

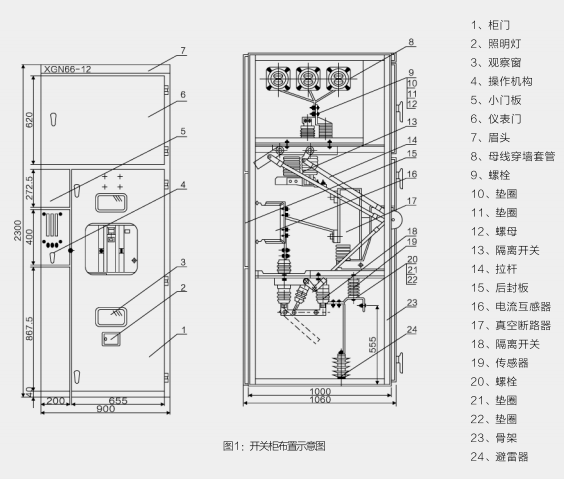

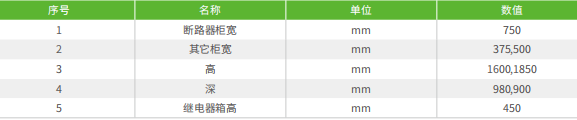

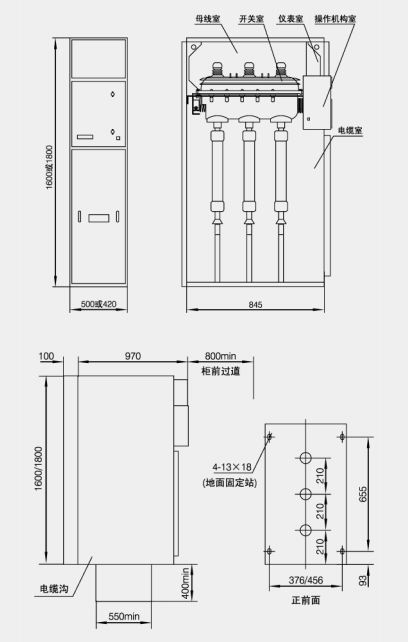

外形尺寸



真空断路器主要技术参数

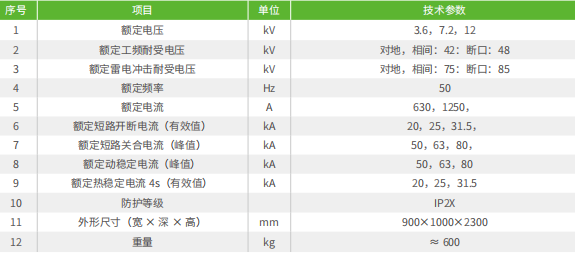

开关柜主要技术参数及元件型号

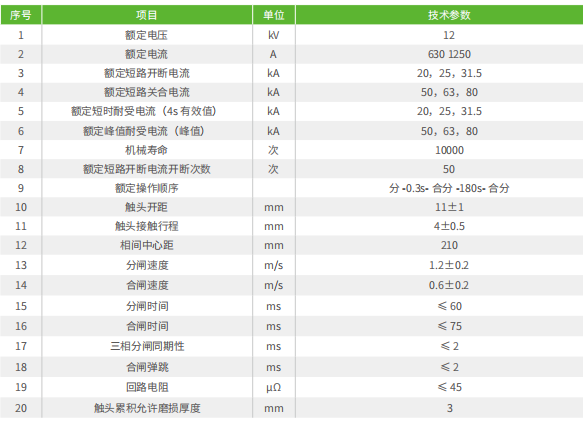

QCE1-12 型真空断路器主要技术参数


◇其它电器元件的技术参数见其各自的使用说明书。

◇开关柜额定电流大于 1600A 的方案须与本公司协商解决。

安装

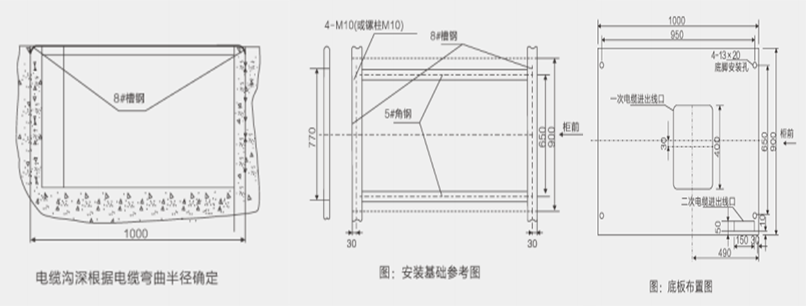

◆安装基础参考下图,基础槽钢突出地面 1-3mm,每米范围内不平度不应超过 1.5mm, 全长范围内不超过 5mm。

◆将开关柜按顺序放置于基础上,调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定,柜与柜间用 M8 螺栓并紧。

◆拆开后盖板安装主母线和一次电缆,端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。

◆连接柜间接地母线,使沿开关柜排列方向连成一体,检查工作接地和保护接地是否有遗漏,接地回路是否连续导通,工作接地  电阻应不大于 1000μΩ,保护接地电阻应不大于 4Ω。

◆安装二次电缆,电缆由柜前底部引入,顺侧壁进入低压室,分接于端子排上;或由柜顶二次小母线上引入低压室,装好后封堵 电缆孔。

◆清理柜内灰尘杂物。


投运

◆投运前应进行如下检查和调试:

◇根据订货要求检查柜内安装的电气元件的型号与规格是否相符;检查紧固件是否松动;检查一、二次配线是否正确;操作隔 离开关、接地开关、断路器、机械联锁 3~5 次,应灵活无卡滞现象,联锁满足“五防”要求,然后对机械活动部位加注润滑脂。

◇按本说明书第三条和出厂试验报告检查开关柜的绝缘水平和回路电阻、断路器的机械特性,试验结果应与出厂试验报告相符  或相近。

维护与检修

◆用户应定期对开关柜进行维护与检修,内容有:

◇清扫各部位灰尘,特别是绝缘件表面的积尘;

◇检查机械活动部位,定期加注润滑脂,使之保持动作灵活可靠;

◇断路器、隔离开关、接地开关等元件的维护按各自的说明书进行;

◇检查电接触部位是否良好,有无过热现象,接地回路是否导通;

◇定期检查紧固件是否紧固。

◆用户一般应在制造厂的协助下进行故障检修,如属少许调整和小故障,用户自行检修应参照本说明书和主要元件各自的说明书  进行。
